转速传感器CS-1G-D-080-04-02-Y的技术参数 耐高温转速探头

转速传感器CS-1G-D-080-04-02-Y的技术参数耐高温转速探头

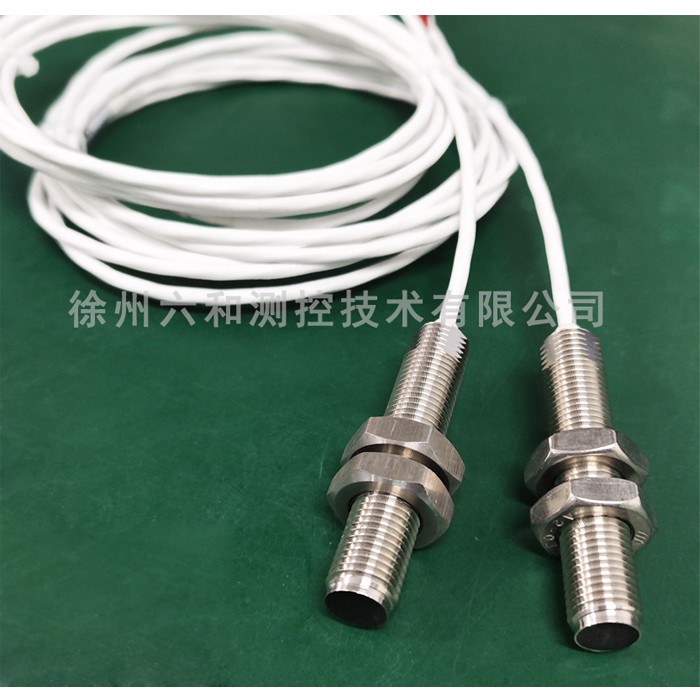

转速传感器CS-1G-D-080-04-02-Y也称为耐高温转速探头，主要用于测量旋转机械的转速、零速检测和轴位移监测。基于电磁感应原理，传感器内部由磁钢、软磁衔铁和线圈组成。磁场由磁钢发出，通过衔铁、线圈，当有导磁物体(如齿轮)靠近或远离时，线圈中磁通量发生变化，从而感应出电动势，该电动势的频率与被测物体的转速成正比，通过测量频率即可得到转速。

转速传感器CS-1G-D-080-04-02-Y的技术参数:

1、直流电阻:低阻型2300~2700(15°C)。

2、转速范围:100~10000转/分。2

3、输出信号:当齿轮模数为4，齿数为60，传感器端面与齿顶间隙为1mm时，转速1000转/分，输出信号>5Vp-p;转速2000转/分，输出信号>10Vp-p;转速3000转/分，输出信号>15Vp-p。

4、工作温度:-20°C~+120°C。

5、绝缘电阻:试验电压为DC500V时，绝缘电阻不小于50MQ。

6、齿轮材料:齿轮采用导磁率强的金属材料。

7、齿形:成渐开线齿形是*合适的齿形。

转速传感器CS-1G-D-080-04-02-Y广泛应用于汽轮机、发电机、压缩机等旋转机械的转速测量和控制领域。特别是在电厂、石油化工、冶金等行业的恶劣环境下，该传感器能够稳定可靠地工作，为设备的正常运行提供有力保障。
